Raptor3DX 自动型混合 3D 扫描仪

发布日期:2022-04-15    浏览次数:292

一、全新 Raptor3DX 产品特点

1、聪明运用,全新 Raptor3DX 结合自动扫描平台,体积轻巧,让您在工作桌上也能轻松完成扫描工作,此外全新Raptor3DX 也可作为单独扫描器使用,使用者可自由搭配运用。

2、全自动校正,简单快速的校正流程,可完全掌控设备精确度。

3、自动记忆扫描路径,依个人需求自订多种扫描路径,并能快速重复扫描相近物。

4、高阶双镜头模组,采用双镜头,只需更换镜头即可使用3组扫描区域。相较于其他单镜头扫描设备,就是表现出高人一等的精准度与扫描速率。

5、自动化扫描平台,全新Raptor3DX 的自动测量扫描平台采用平面水平旋转360 度方式,扫描引擎上下移动扫描,对被测物体进行360 度测量且无需固定产品,就可以自动完成扫描!

6、手动模式进行大范围扫描,全新Raptor3DX 可采用三角架手动模式扫描时,一次最多可测量的范围为600mm。因此可胜任1 米以上尺寸产品的扫描作业。

7、光学系统,集成为超精密扫描而优化的光学系统。

8、根据被测物体的表面纹理,可自动调节测量亮度和噪点级别,以提高更高品质的数据。

9、可截获物体表面的真实材质信息并生成适合3D 打印的数据。

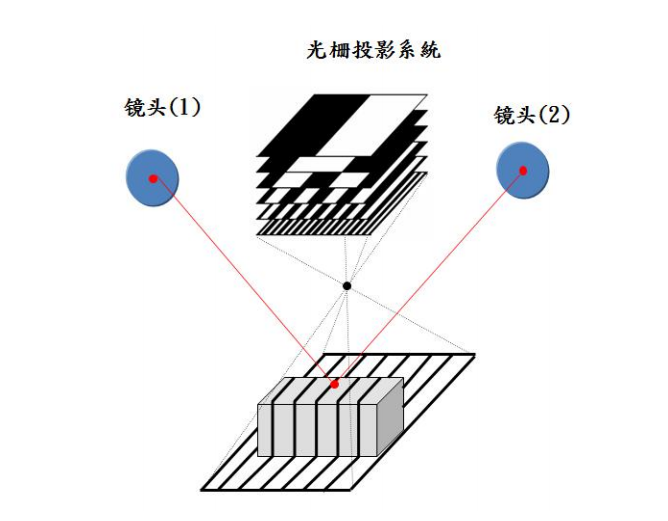

二、Raptor3DX 白光三维扫描仪工作原理:

采用结构光技术、相位测量技术、计算机视觉技术的三维非接触式扫描方式,扫描时光栅投影装置投 射数幅特定编码的结构光线到待测物体上,成一定夹角的两个摄像头同步采得相应图像,然后对图像进行 相位和解码计算,并利用匹配技术、三角形测量原理,解算出两个工业相机公共视场内物体表面像素点的 三维坐标。

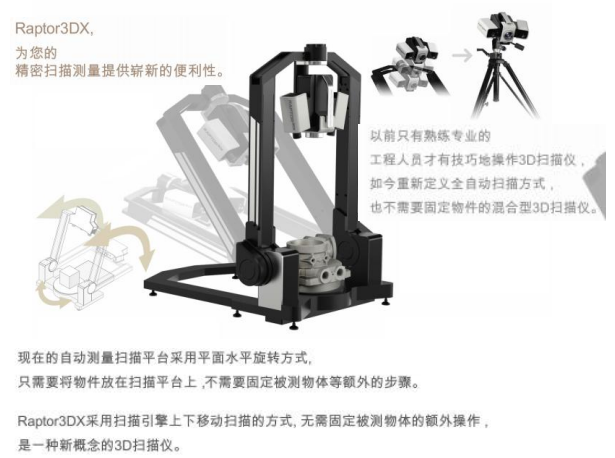

三、全新 Raptor3DX 三维扫描仪平台:

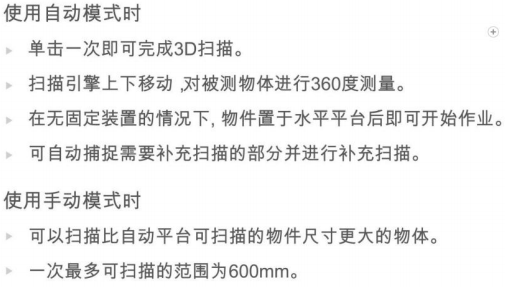

四、操作模式:自动+手动模式:

在需要进行更加自由多样方式的扫描操作时,您可以随时将扫描引擎拆下来进行 3D 扫描。采用手动模式扫描时,一次最多可以测量的范围为 600mm,因此可以胜任 1 米以上尺 寸产品的扫描作业。





五、三维扫描仪工作流程:
